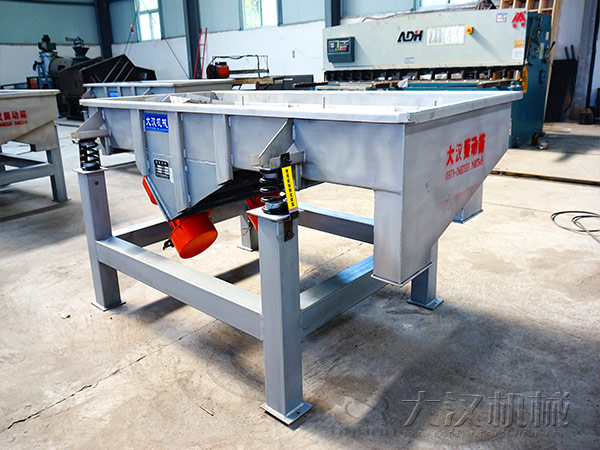

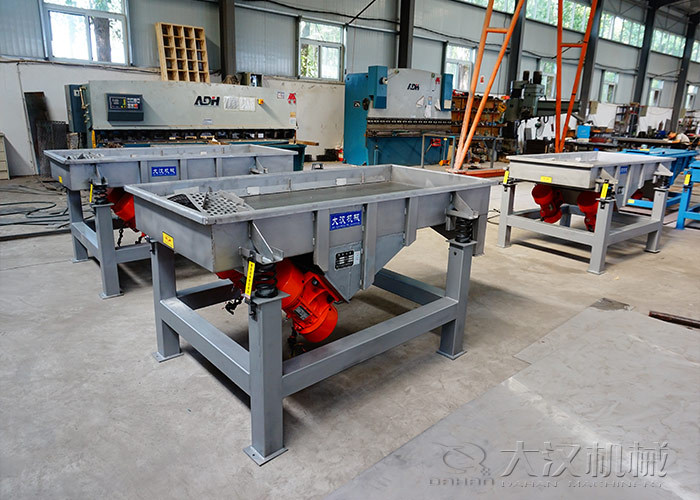

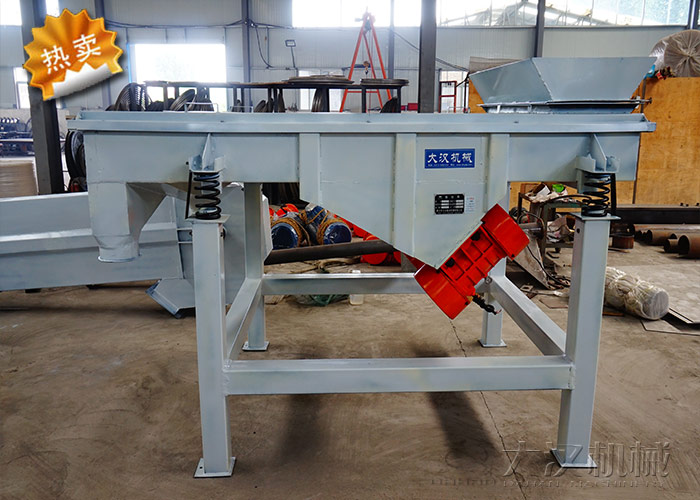

直线振动筛

直线振动筛

处理量:0.12-20(t/h)

网孔尺寸:2-200(目)

产品描述:直线振动筛是长方形的,物料在筛分的时候在筛面上做直线跳跃运动。直线振动筛采用双激振器驱动,当两台激振器做同步。

适用物料:各种粉尘,颗粒物料的筛分分级。

应用领域:食品类,化工类,冶金制药类,矿石耐火材料类等。

直线振动筛产品概括

直线振动筛是长方形的,物料在筛分的时候在筛面上做直线跳跃运动。直线振动筛采用双激振器驱动,当两台激振器做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。

直线振动筛突出优势

1、成本优势:直线振动筛使用木质网架会使制造成本大大降低。制造成本可降低10%。而就中小使用者来说,采购成本的节约就是生产总值的提升

2、维护优势:由于使用优质木材制作,耐用,用户可以放心,而后续的维护与更换更是简便。

3、筛分效果优势:使用木质网架不影响物料特性,在筛分过程中不影响物料品质。

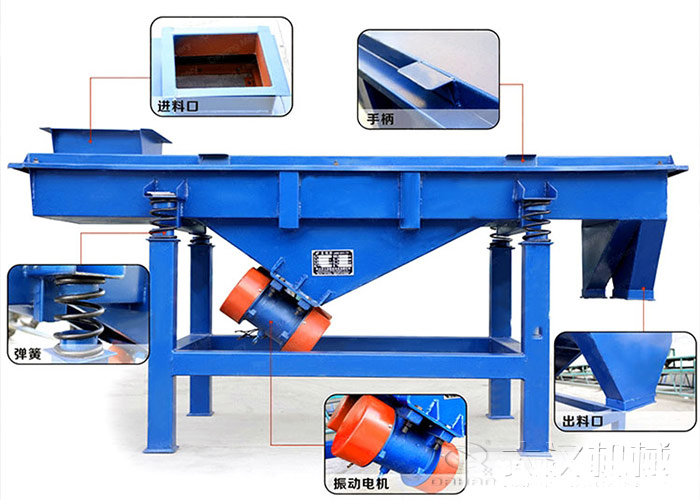

直线振动筛工作原理

直线振动筛利用两台振动电机反向旋转,使激振器产生反向激振力,并带动筛箱做前后直线运动,当物料从一端的进料口进入筛箱,均匀分布在筛面上,在激振力和物料自重的合力作用下,物料在筛面上被抛起,向出料口跳跃式前进,后通过各层孔径大小不一的筛网实现对物料的筛分、分级,物料由每层对应的出料口排出,从而完成整个筛分过程。

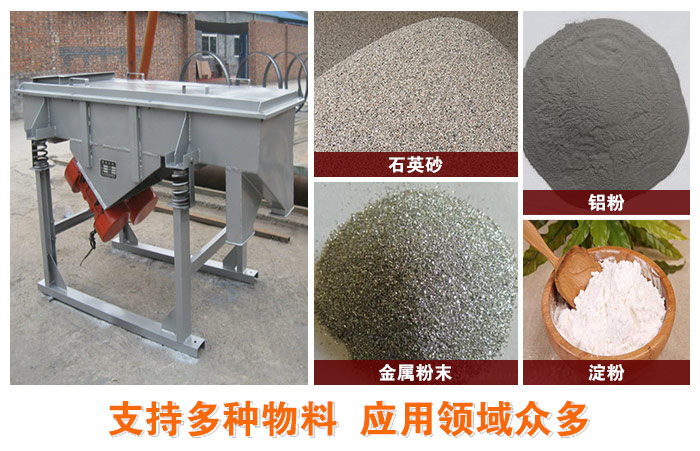

直线振动筛应用行业

直线振动筛广泛应用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。

直线振动筛技术参数

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120
