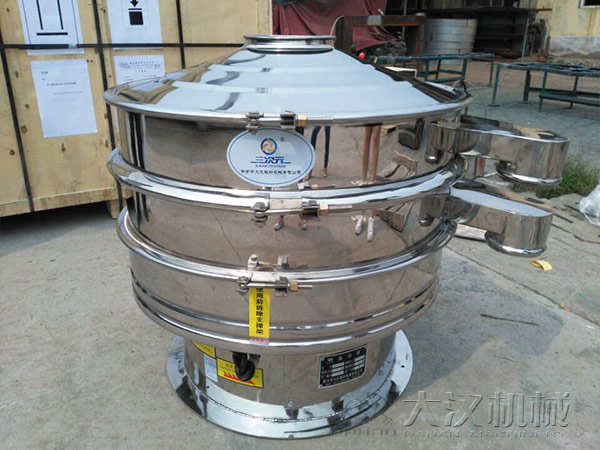

三次元振动筛

三次元振动筛

筛网面积:0.24-3.01(m)

筛网规格:2-500(目)

产品描述:三次元振动筛是通过振动电机的旋转运动在不平衡重锤作用下转变为水平、垂直、倾斜的三维运动即三次元运动,旋振筛利用振动电机三维运动,通过旋振筛的弹簧和振动体把三维运动传递给振动筛网面。

适用物料:染料粉、铝粉、淀粉、金属粉、合金粉、电解铜粉、耐火材料、钢丸、氧化铝等。

应用领域: 山楂淀粉、中药粉、颜料、复合肥、油漆、染料、柠檬粉、橡胶、塑料、磨料、陶瓷行业、氧化铝、石英砂、泥浆等。

三次元振动筛产品概括

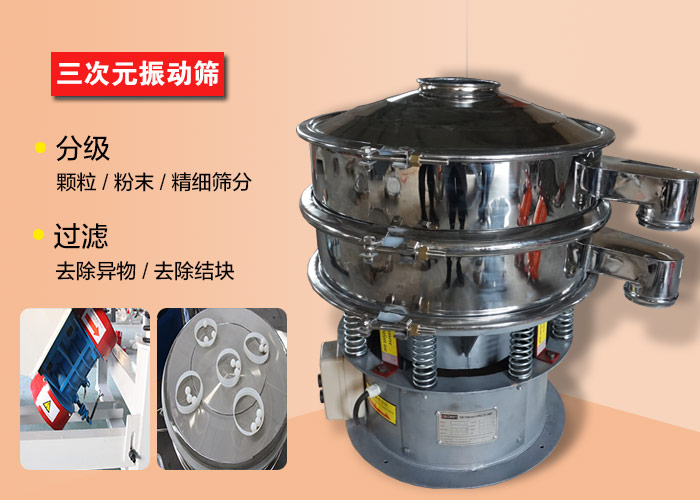

三次元振动筛是通过振动电机的旋转运动在不平衡重锤作用下转变为水平、垂直、倾斜的三维运动即三次元运动,旋振筛利用振动电机三维运动,通过旋振筛的弹簧和振动体把三维运动传递给振动筛网面。通过改变振动电机上下重锤的相位角来实现物料在筛面上的运动轨迹,以此达到筛分、去杂、过滤的目的。

三次元振动筛结构组成

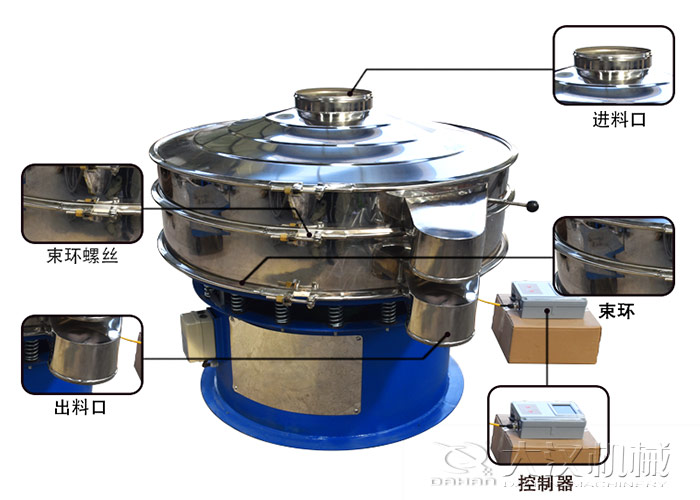

三次元振动筛主要由进料口、防尘盖、出料口、束环、筛网、配重块、上部重锤、振动体、振动电机、弹簧、下部重锤、机座等部分组成。

防尘盖:防止物料向外扩散,也可以保护外部粉尘进入,从而污染筛分物料。

束环:用来固定筛体中间的筛框部分。

上部重锤、下部重锤:改变振动电机电机上、下重锤的相位角,可以改变物料在筛网上的运动轨迹和停留时间。

弹簧:减振隔音。

机座:支撑整个振动筛,保持其工作稳定。

三次元振动筛突出优势

1、三次元振动筛采用的是立式振动电机,其质量非常可靠。

2、可以直接通过触摸电机机壳辨别轴承所产生的温度是否正常,方便便捷。

3、筛网使用长久、换网方便。

4、网架精巧耐用。

三次元振动筛应用行业

三次元振动筛适合特殊性、高粘度、细粒物料的筛分,主要用于筛分细粉、微粉、及干、湿物料等各种旋振筛产品广泛的应用与化工类、医药、食品、窑业、金属冶金、公害处理等各个行业,具体如下:

化工行业:树脂、涂料、工业药品、化妆品、油漆、中药等

食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁

金属冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、碳氧化铝、石英砂

公害处理:废油、废水、助剂、活性炭

三次元振动筛技术参数

型 号

DH-600

DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500 2-500 2-500 2-500 2-500 2-500 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30 <Φ10 <Φ15 <Φ20
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5 1-5 1-5 1-5 1-5 1-5 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3
